Se llama cable apantallado o cable blindado a un cable de uno o más conductores aislados recubierto por una capa conductora común. Esta capa actúa de jaula de Faraday para evitar el acoplamiento de ruidos y otras interferencias, tanto del entorno hacia el cable, como del cable al entorno.
La pantalla no tiene por qué ser única, y un cable puede contener en su interior varios conductores apantallados, para evitar diafonía entre ellos.
Para que la pantalla sea efectiva debe conectarse a masa sólo en un extremo del cable, para evitar que por ella circule corriente que podría acoplarse a los hilos de señal, produciendo un efecto contraproducente.
Ventajas de Cable de Incendio Blindado:
Protocolo de Comunicación de paneles Clip se puede llegar a mayor distancias como las siguientes

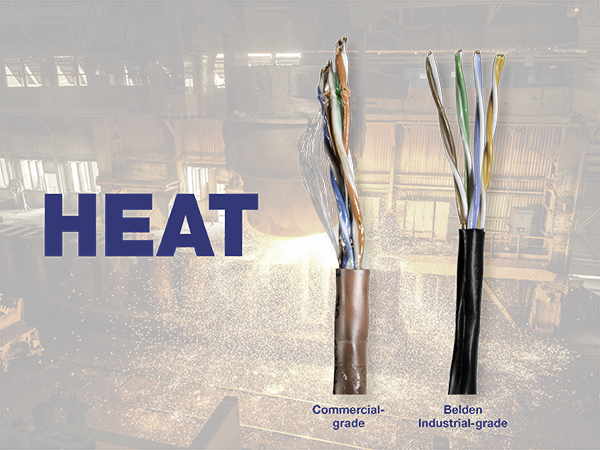

Ventajas de Blindaje Belden
El escudo plegado en Z Beldfoil
Belden fue pionera en el desarrollo de una lámina de aluminio / poliéster para usar como blindaje de cable y recibió una patente por el diseño de Beldfoil. Beldfoil es una cinta laminada de papel de aluminio unida a una película de poliéster. La lámina de aluminio proporciona protección electrostática, mientras que la película de poliéster agrega resistencia y aislamiento adicional. Dado que un escudo Beldfoil es liviano, fuerte, flexible y delgado, pero extremadamente efectivo, es ideal para múltiples pares de cables de audio, comunicación y datos blindados individualmente. Proporciona una cobertura de blindaje del 100 por ciento para una mejor protección contra las emisiones radiadas.
Los protectores de plegado en Z son una innovación de blindaje de Belden que emplea un pliegue de cortocircuito y un pliegue de aislamiento. El pliegue de cortocircuito proporciona contacto metal con metal, mientras que el pliegue de aislamiento evita que los escudos adyacentes se acorten entre sí. Los pliegues en Z se pueden aplicar de diferentes maneras para cumplir con los requisitos de aplicaciones específicas.
Al plegar los bordes, el exclusivo escudo Z-Fold forma un tubo de aluminio eléctricamente continuo alrededor de los conductores; El escudo Z-Fold no solo protege la señal deseada de interferencias externas, sino que también minimiza los problemas de radiación de la señal. El pliegue en Z también mejora las características de ruptura de voltaje en comparación con los pliegues de cortocircuito ordinarios. Se especifica para muchas aplicaciones críticas, incluidos sistemas de incendio, control e instrumentación, equipos de estaciones de seguimiento, computadoras y sistemas de procesamiento de datos.
